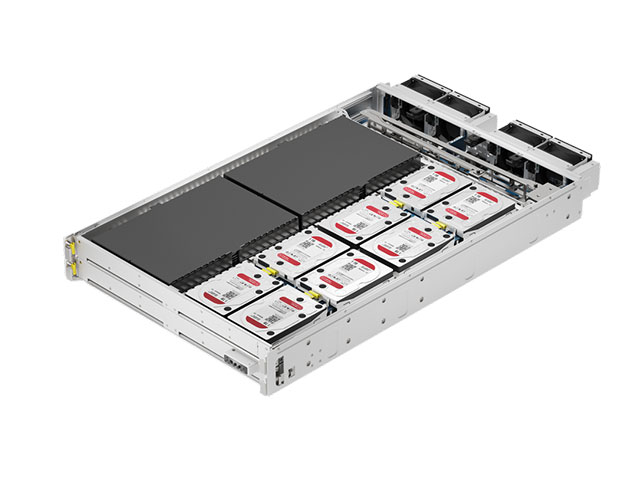

Вычислительный узел OpenYard HN203I
Платформа OpenYard HN203I формата 2OU рассчитана на развёртывание в OCP-стойках Open Rack v3.0. До двух процессоров Intel Xeon 6 работают с DDR5 объёмом до 8 ТБ. Узел предлагает NVMe Gen5, подключение внешних JBOD/JBOG и вентиляторы с резервированием N+1.
OpenYard HN203I для серверных задач в OCP-стойке
Вычислительный узел HN203I сочетает Intel Xeon 6 и интерфейсы PCIe Gen5 в конструкции OCP 2OU. Модель предназначена для AI/ML, облачных сервисов и телеком-инфраструктуры, а также применяется в виртуализации и аналитике. Поддержка Open Rack v3.0 определяет формат интеграции узла в стойку.
Подбор процессоров и памяти
- Предусмотрено до двух CPU серий Intel Xeon 6500P/6700P/6700E с TDP до 350 Вт.
- 32 слота DIMM принимают DDR5 RDIMM и 3DS RDIMM при суммарном объёме до 8 ТБ.
- Каждый процессор располагает восемью каналами памяти, по два модуля на канал.
Конкретные вычислительные ресурсы определяются выбранными процессорами и заполнением слотов. Платформа поддерживает RDIMM ёмкостью до 128 Гбайт и 3DS RDIMM до 256 Гбайт, что необходимо учитывать при составлении конфигурации памяти.
Накопители и внешнее расширение
Локальная дисковая подсистема включает десять позиций SFF 2,5″ NVMe Gen5 с горячей заменой. Для M.2 доступны типоразмеры 2280 и 22110. Внешние массивы JBOD/JBOG соединяются с узлом через PCIe 5.0 x16. Сетевое расширение реализуется модулем OCP 3.0: предусмотрены скорости Ethernet 10, 25, 50, 100, 200 и 400 Гбит/с.
Обслуживание и контроль
Для администрирования используются ASPEED AST2600, веб-интерфейс и HTML5 KVM. Система управления позволяет наблюдать за датчиками и просматривать события SEL. Охлаждение обеспечивается четырьмя вентиляторами 92 × 92 мм с резервированием N+1 и горячей заменой. Рабочая влажность составляет 8–80 %, температурный диапазон — от +10 до +40 °C. Корпус размером 537 × 93 × 801,6 мм рассчитан на обслуживание без инструментов.
Технические характеристики OpenYard HN203I
| Процессор | |
| Семейство процессоров | Intel Xeon 6, серии 6500P/6700P/6700E |
| Количество процессоров | До 2 |
| Сокет | 2 × E2 LGA 4710 |
| TDP процессора | До 350 Вт |
| Максимум ядер | До 288 на базе 6700E; зависит от процессора |
| Максимум потоков | До 344 на базе 6700P; зависит от процессора |
| Оперативная память | |
| Тип памяти | DDR5 RDIMM; 3DS RDIMM |
| Объём памяти | До 8 ТБ |
| Слоты DIMM | 32 |
| Каналы памяти | 8 на процессор |
| Модулей на канал | 2 |
| Ёмкость модулей | RDIMM до 128 Гбайт; 3DS RDIMM до 256 Гбайт |
| Дисковая подсистема | |
| Накопители SFF | 10 × 2,5″ NVMe Gen5, горячая замена |
| Накопители LFF | 4 × 3,5″, SATA; иные форматы и интерфейсы требуют уточнения |
| M.2 | 2 × M.2 2280/22110 NVMe Gen5 |
| Предельная ёмкость NVMe SSD | До 320 ТБ |
| Интерфейсы и расширение | |
| PCIe Gen5 x16 MCIO | 8 |
| PCIe Gen5 x4 MCIO | 3 |
| M.2 key M | 1 × PCIe Gen5 x2; 1 × PCIe Gen5 x4 |
| M.2 key E | 1 × PCIe Gen5 x1 для АПМДЗ |
| OCP 3.0 | 1 × Gen5 x16 |
| Внешние устройства | JBOD и/или JBOG через PCIe 5.0 x16 |
| Сетевой модуль OCP 3.0 | Ethernet 10/25/50/100/200/400 Гбит/с, PCIe 5.0 x16 |
| Управление | |
| Контроллер | ASPEED AST2600 |
| Возможности управления | Веб-интерфейс, HTML5 KVM, мониторинг датчиков, IPMI 2.0, Redfish |
| Системное ПО | OYBMC, BIOS Verion |
| Питание и охлаждение | |
| Питание | Через шину питания OCP; напряжение требует уточнения |
| Вентиляторы | 4 × 92 × 92 мм, горячая замена |
| Резервирование вентиляторов | N+1 |
| Физические параметры | |
| Форм-фактор | OCP 2OU |
| Стандарт | Open Rack v3.0 |
| Габариты (Ш × В × Г) | 537 × 93 × 801,6 мм |
| Рабочая температура | от +10 до +40 °C |
| Температура хранения | от −40 до +60 °C |
| Рабочая влажность | 8–80 % |
| Влажность хранения | 20–90 % |
