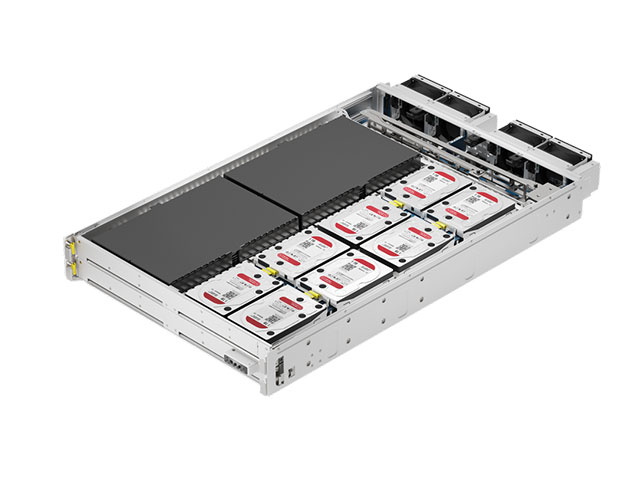

Дисковая полка OpenYard HD232

OpenYard HD232 для наращивания объёма хранения

Дисковый массив HD232 позволяет расширять хранение в серверной инфраструктуре OCP. Это полка JBOD с поддержкой SATA-накопителей, ориентированная на большие объёмы данных. В числе сценариев применения — корпоративные хранилища, резервное копирование и архивирование; конфигурация может быть выбрана для тёплого либо холодного хранения.

Что определяет ёмкость полки

В HD232 предусмотрена поддержка максимум 32 дисков формата LFF 3,5″. Для одного накопителя установлен предел 20 ТБ, для дисковой ёмкости всего массива — 640 ТБ. Эти значения задают границы конфигурирования: они не определяют количество дисков, включённых в конкретную поставку. Подбор накопителей и подключения выполняется как часть общей серверной спецификации.

Связь с вычислительными узлами

• Подключение SATA ограничено восемью дисками на каждый сервер.
• Использование Expander даёт подключение всего массива к серверу с HBA.
• Один сервер в режиме Expander может подключать до четырёх JBOD.

Схемы различаются способом предоставления дисковых ресурсов. Поэтому число накопителей на сервер указывается вместе с режимом подключения. Для варианта Expander наличие HBA является обязательным условием, которое необходимо сохранить при согласовании конфигурации.

Питание и управление массивом

В составе HD232 предусмотрен один управляющий порт 1 GbE Management LAN. Электропитание поступает с общей шины напряжением 48 В. Система предусматривает резервирование 5+1 на уровне полки питания и горячую замену блоков питания. При подборе решения важно учитывать, что схема резервирования относится именно к полке питания.

Технические характеристики OpenYard HD232
