Коммутатор ядра для облачных ЦОД H3C S12500X-AF

Серия H3C S12500X-AF представляет собой флагманские модульные коммутаторы ядра, разработанные для построения крупномасштабных облачных центров обработки данных и нейросетевых кластеров. Устройства базируются на архитектуре CLOS+, обеспечивающей практически неограниченное масштабирование и отсутствие блокировок при передаче трафика.

Основные модели и производительность

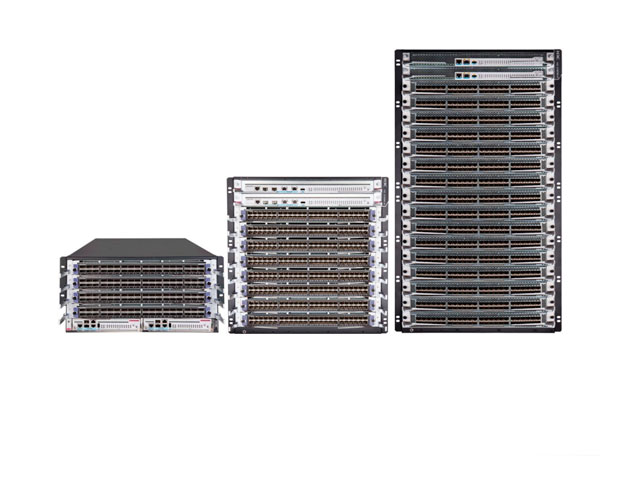

Линейка включает три модификации шасси, различающиеся количеством слотов для линейных карт. Модель S12504X-AF с четырьмя слотами обладает коммутационной емкостью до 387 Тбит/с, пропускной способностью 28 800 Mpps и занимает 6 юнитов в стойке. Модель S12508X-AF с восемью слотами обеспечивает 516 Тбит/с, 57 600 Mpps и высоту 12U. Флагманская модель S12516X-AF с шестнадцатью слотами достигает коммутационной емкости 1032 Тбит/с, пропускной способности 115 200 Mpps и высоты 21U.

Технологические особенности

• Высокая плотность портов достигается за счет линейных карт с 48 портами 100G (тип QSFP28) на один слот, что позволяет конфигурировать до 768 портов 100G в едином шасси.
• Распределенная система глубоких буферов емкостью до 200 миллисекунд на порт предотвращает потерю пакетов при резких всплесках трафика, характерных для облачных вычислений и обработки больших данных.
• Технология виртуализации IRF2 обеспечивает объединение двух физических шасси в один логический коммутатор, упрощая управление и повышая отказоустойчивость.
• Механизм многопользовательской изоляции MDC позволяет разделить одно физическое устройство на несколько независимых виртуальных коммутаторов для различных арендаторов или вычислительных задач.
• Поддержка программно-определяемых сетей реализована через аппаратную совместимость с технологиями EVPN-VXLAN, протоколами OpenFlow и Netconf для бесшовной интеграции в автоматизированные SDN-инфраструктуры.

Надежность и применение

Дублирование всех критических компонентов, включая модули управления, матрицы коммутации, блоки питания и системы вентиляции, гарантирует высокую доступность. Функция быстрого обнаружения неисправностей обеспечивает восстановление сервисов за 50 миллисекунд. Устройство применяется в качестве ядра сети в гипермасштабируемых ЦОД, на Spine-уровне в архитектурах Leaf-Spine, а также в высокопроизводительных вычислительных кластерах и AI-инфраструктурах.
